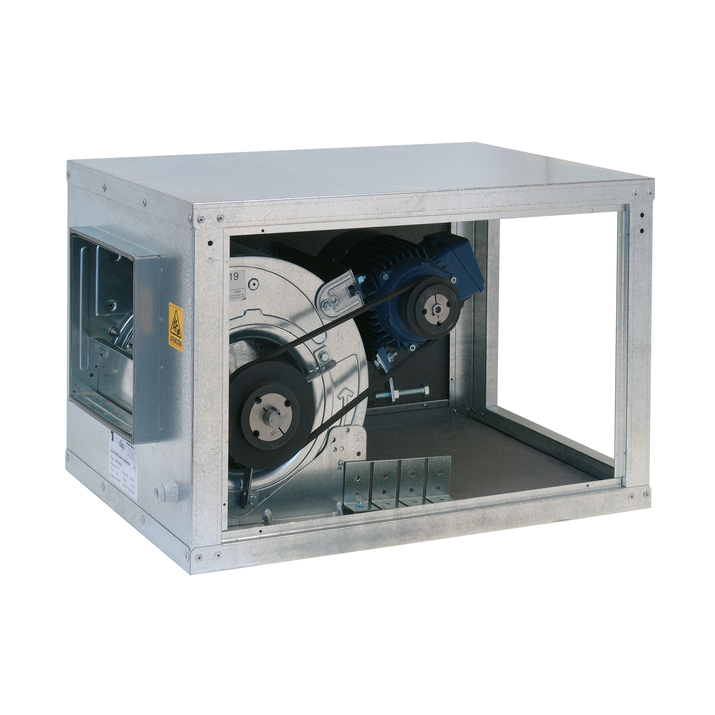

Caja de ventilación centrífuga a transmisión Serie BV con motor sobreventilador poleas y correas
Caja de ventilación a transmisión Serie BV con salida e impulsión frontal horizontal

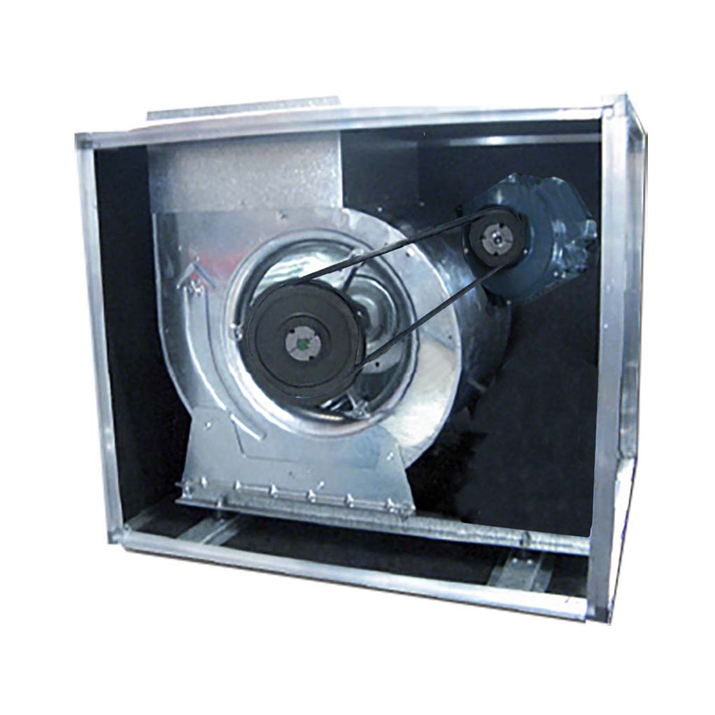

Caja de ventilación a transmisión Serie BV con salida e impulsión vertical superior

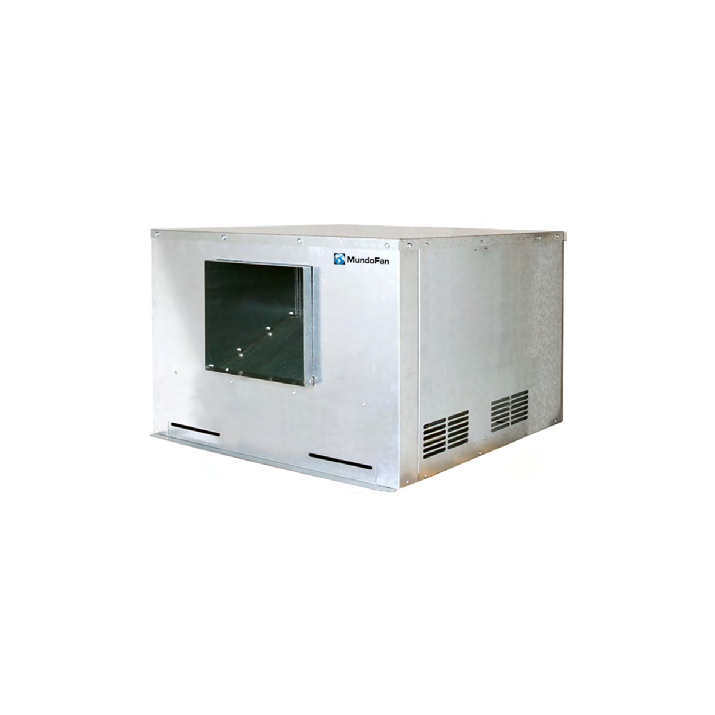

Caja de ventilación compacta Serie BV Mundofan en chapa galvanizada

Caja de Ventilación a Transmisión Serie BV (con Motor Sobreventilador)

Rango de precios: desde 727,00€ hasta 1.486,00€

Caja de ventilación centrífuga de doble aspiración a transmisión por poleas y correas trapezoidales SPZ, con motor normalizado montado sobre el ventilador (Mundofan Serie BV). Carcasa reforzada en chapa galvanizada con aislamiento acústico M1 y amortiguadores de caucho. Selecciona Impulsión Frontal o Vertical según las necesidades de tu trazado de conductos.

REF N/A Categorías ,

Descripción

Caja de Ventilación Centrífuga a Transmisión Serie BV con Motor Sobreventilador

La caja de ventilación a transmisión Serie BV (con motor sobreventilador) es la solución idónea para instalaciones de climatización y ventilación industrial que demandan grandes volúmenes de aire (caudales desde 1.900 hasta 13.000 m³/h) y presiones estáticas de hasta 50 mm c.d.a.

Ventajas del Accionamiento a Transmisión por Poleas

  • Motor Fuera del Flujo (Sobreventilador): El motor trifásico normalizado (230/400V o 400/690V) se monta directamente sobre la voluta del ventilador mediante un soporte tensor regulable, protegido del aire circulante para prolongar la vida útil del bobinado.
  • Ajuste Preciso de Caudal y Presión: La transmisión mediante poleas y correas trapezoidales canal SPZ permite modular las revoluciones del rodete para ajustar el punto de trabajo exacto de la instalación.
  • Impulsión Frontal o Vertical Seleccionable: Diseñada en dos orientaciones de descarga para acoplarse con máxima eficiencia tanto a trazados horizontales en pared como a salidas verticales hacia cubierta o falso techo.
  • Aislamiento y Estructura Robusta: Caja metálica de chapa galvanizada con paneles sándwich y forro termoacústico de polietileno expandido M1, complementada con 4 amortiguadores de caucho en la base que impiden la transmisión de vibraciones a la edificación.
  • Fácil Mantenimiento: Tapas laterales accesibles que permiten tensar correas o realizar revisiones preventivas en minutos sin desmontar el conducto.

Compatibilidad y Conexión

Compatible con la gama de conductos rectangulares unión marco y conductos circulares helicoidales mediante tolvas de transformación a medida fabricadas por Conductiver.

Información adicional

Modelo

BV 9/9 (25/25) 0,25kW / 0,33CV / 1.900 m³/h, BV 9/9 (25/25) 0,37kW / 0,5CV / 2.200 m³/h, BV 9/9 (25/25) 0,55kW / 0,75CV / 2.550 m³/h, BV 9/9 (25/25) 0,75kW / 1CV / 2.700 m³/h, BV 9/9 (25/25) 1,1kW / 1,5CV / 3.800 m³/h, BV 10/10 (28/28) 0,37kW / 0,5CV / 2.900 m³/h, BV 10/10 (28/28) 0,55kW / 0,75CV / 3.400 m³/h, BV 10/10 (28/28) 0,75kW / 1CV / 3.800 m³/h, BV 10/10 (28/28) 1,1kW / 1,5CV / 4.700 m³/h, BV 10/10 (28/28) 1,5kW / 2CV / 5.050 m³/h, BV 12/12 (33/33) 0,55kW / 0,75CV / 4.900 m³/h, BV 12/12 (33/33) 0,75kW / 1CV / 5.500 m³/h, BV 12/12 (33/33) 1,1kW / 1,5CV / 5.400 m³/h, BV 12/12 (33/33) 1,5kW / 2CV / 5.950 m³/h, BV 12/12 (33/33) 2,2kW / 3CV / 7.000 m³/h, BV 15/15 (39/39) 0,75kW / 1CV / 6.000 m³/h, BV 15/15 (39/39) 1,1kW / 1,5CV / 7.200 m³/h, BV 15/15 (39/39) 1,5kW / 2CV / 7.800 m³/h, BV 15/15 (39/39) 2,2kW / 3CV / 9.800 m³/h, BV 15/15 (39/39) 3kW / 4CV / 11.000 m³/h, BV 18/18 (47/47) 1,5kW / 2CV / 8.500 m³/h, BV 18/18 (47/47) 2,2kW / 3CV / 11.800 m³/h, BV 18/18 (47/47) 3kW / 4CV / 13.000 m³/h

Impulsión

Frontal, Vertical

Caja de Ventilación Centrífuga a Transmisión Serie BV con Motor Sobreventilador

La caja de ventilación a transmisión Serie BV (con motor sobreventilador) es la solución idónea para instalaciones de climatización y ventilación industrial que demandan grandes volúmenes de aire (caudales desde 1.900 hasta 13.000 m³/h) y presiones estáticas de hasta 50 mm c.d.a.

Ventajas del Accionamiento a Transmisión por Poleas

  • Motor Fuera del Flujo (Sobreventilador): El motor trifásico normalizado (230/400V o 400/690V) se monta directamente sobre la voluta del ventilador mediante un soporte tensor regulable, protegido del aire circulante para prolongar la vida útil del bobinado.
  • Ajuste Preciso de Caudal y Presión: La transmisión mediante poleas y correas trapezoidales canal SPZ permite modular las revoluciones del rodete para ajustar el punto de trabajo exacto de la instalación.
  • Impulsión Frontal o Vertical Seleccionable: Diseñada en dos orientaciones de descarga para acoplarse con máxima eficiencia tanto a trazados horizontales en pared como a salidas verticales hacia cubierta o falso techo.
  • Aislamiento y Estructura Robusta: Caja metálica de chapa galvanizada con paneles sándwich y forro termoacústico de polietileno expandido M1, complementada con 4 amortiguadores de caucho en la base que impiden la transmisión de vibraciones a la edificación.
  • Fácil Mantenimiento: Tapas laterales accesibles que permiten tensar correas o realizar revisiones preventivas en minutos sin desmontar el conducto.

Compatibilidad y Conexión

Compatible con la gama de conductos rectangulares unión marco y conductos circulares helicoidales mediante tolvas de transformación a medida fabricadas por Conductiver.
